六个典型工况的 PTFE 波纹管配置档案

选型问答里出现频率最高的一句话是："同样是 PTFE 波纹管，为什么你们报的配置和别家不一样？"

答案很简单：材质相同，工况不同，配置就不同。壁厚、编织层、接头形式这三样，从来没有"标准答案"，只有"工况答案"。这篇不做性能综述，直接按档案形式给出六个典型工况的配置思路——每个工况三行：现场是什么、管子怎么配、为什么这样配。

01 档案一：化工反应釜进料管线

工况描述：反应釜投料与出料环节，介质常为浓酸、强碱或有机溶剂，管路存在投料脉冲与温升过程，接头位置拆装检修频率较高。

配置要点：管体选 PTFE 材质，工作温度覆盖约 -60°C 至 +250°C，化学惰性强，不与介质反应；承压与抗脉动优先，配耐高温编织层增强；管端做一头翻边、一头烫平——翻边面作为密封基准面，烫平收口消除毛刺、保护对接管路。连接方式配活接头，检修时整段快拆，不必动管线其余部分。

为什么这样配：这个工况的关键矛盾不是"耐不耐腐蚀"——PTFE 管体几乎不会被腐蚀——而是接头和密封先于管体出问题。所以配置重心放在连接可靠性上：翻边平整度出厂控制，活接头方便周期性拆检。

02 档案二：半导体湿法工序辅助管路

工况描述：蚀刻、清洗环节的化学品输送与分配支路，介质对金属离子污染极其敏感，管路穿行于设备背板与机台之间，空间紧凑、走向多变。

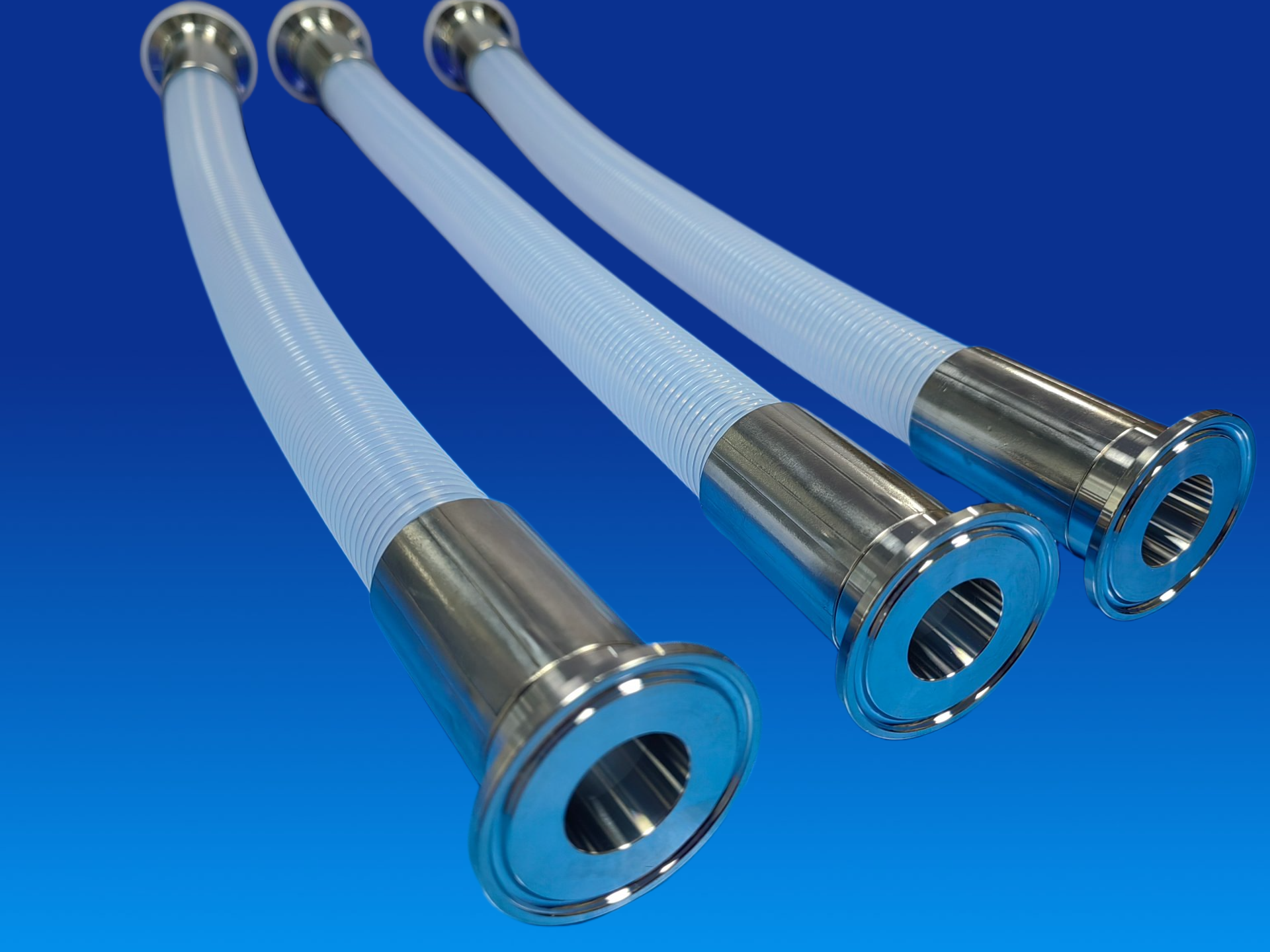

配置要点：波纹结构优先满足小空间转向，弯曲半径按实际布管空间核算；内壁利用 PTFE 不粘、自润滑、低残留的特性，减少介质滞留；接头选卡盘式，端面对接平滑、无螺纹积缝，符合洁净装配习惯。

为什么这样配：这个工况的核心诉求是洁净与柔性并存。波纹结构解决"走得进"，材质纯净度解决"不能污染"，两者缺一不可，配置时必须同时锁定。

03 档案三：数据中心液冷辅助回路

工况描述：液冷机柜与分配单元之间的冷却液连接支路，长期运行不停车，对绝缘性和介质稳定性要求高，管路需要吸收机柜振动与安装偏差。

配置要点：PTFE 电绝缘性优良、抗老化，与冷却液长期接触性能稳定；波纹结构承担振动与位移补偿；两端按快装需求配接头形式，缩短维护窗口。

为什么这样配：液冷回路一旦停机，代价以小时计。这个工况选型的第一原则是少维护、长寿命，而不是压成本——材料抗老化能力和波纹的抗疲劳设计，才是真正的省钱项。

04 档案四：光伏制程酸洗与清洗环节

工况描述：电池片制程中的酸洗、清洗药液循环管路，介质腐蚀性强、温区跨度大，产线节拍快，管路更换需要尽量少占用停机时间。

配置要点：PTFE 耐强酸强碱与有机溶剂，半透明管体便于观察介质状态；药液温区跨度大，材质耐温区间约 -60°C 至 +250°C 天然覆盖；连接配活接头或卡盘式，按产线检修节奏定。

为什么这样配：光伏产线对停机时间最敏感。配置逻辑是"换得快、撑得久"：管体寿命靠材质保证，换管效率靠接头形式保证。

05 档案五：环保脱硫与废水药剂投加

工况描述：脱硫塔浆液管路、废水处理药剂投加线，介质成分复杂、含颗粒物，户外安装存在季节温差，管路常兼受振动。

配置要点：介质复杂且含颗粒，靠 PTFE 化学惰性保证不反应、不溶出，内壁不粘减少挂料积垢；户外温差由宽温区覆盖；有振动与位移的管段，用波纹结构做补偿，避免刚性连接传递应力。

为什么这样配：环保设施的特点是介质说不准、环境变数多。配置思路是给足材质冗余，用波纹柔性吸收环境带来的机械变量。

06 档案六：食品饮料高温洁净段

工况描述：饮料、酒类及食品加工中的物料输送与高温段连接，要求无毒无析出、内壁易清洁，部分环节伴随高温灭菌流程。

配置要点：PTFE 无毒无孔、不粘不残留，是高洁净输送的成熟材质；耐温区间覆盖高温环节；食品级应用按对应等级要求选配原料与证明文件；连接按卫生级习惯选卡盘式，快拆快洗。

为什么这样配：食品工况最怕残留与污染。内壁不粘是第一道防线，可快速拆洗的接头是第二道防线，两道防线都要在选型时锁定。

07 六个档案并成一总表

六个档案覆盖不到的地方，记住三行通用判断即可：介质决定材质等级，温度与压力决定壁厚与增强，拆装频率与洁净要求决定接头形式。三行定下来，配置自然成形。口径、长度、颜色、材质及特殊要求均可按需非标定制。

08 常见问题

Q1：我的工况不在六个档案里，怎么办？

档案是常见归纳，不是边界。把介质名称、温度区间、压力范围、接口形式四项报给厂家，即可按同样逻辑单独出配置方案。

Q2：同一个工况，壁厚能不能统一按最厚的选？

不建议。壁厚加大会牺牲柔性与弯曲半径，布管空间紧凑的场合反而提前失效。按工况匹配，比一味加厚更可靠。

Q3：食品级和化工级配置能通用吗？

材质本体可同源，但原料等级、证明文件和接口习惯不同。两条线分开确认，不要互相套用配置单。
